课程名称：《建筑工程测量》
项目名称：建立±0.000m标高控制桩；基坑开挖深度控制测量；全站仪放样建筑物角桩
指导教师：付仁俊
实施班级：201507201班
实施时间：2016年3-5月
《建立±0.000m标高控制桩》项目实施方案
课程：建筑工程测量 |
任课老师：付仁俊 |
一、项目名称 ：建立±0.000m标高控制桩 二、实施时间：3月17日（周四）第3-4节课 三、实施地点：测量控制点 四、实施班级：1507201 五、教学内容：学生能熟练操作水准仪、能正确进行水准尺读数、能计算两点的高差、能依照设计标高和高程控制点放样出±0.000m标高控制桩。 六、教学组织：班级共22人，分为5个教学小组（每4-5人一组），实行组长负责制，组长负责仪器的借还、任务的安排及实施，组长要保证小组每个成员能完成工作任务。 七、实施步骤： 1.讲解高差测量的原理和任务的操作流程 2.发任务工单，布置工作任务； 3.组织学生完成工作任务； 4.检查学生任务完成情况； 5.对学生进行考核。 八、考核方式：按照任务工单，对学生的劳动纪律、工单完成情况、学生实操结果等进行自我评估、组长评估、老师评估三个方面综合考核。
|

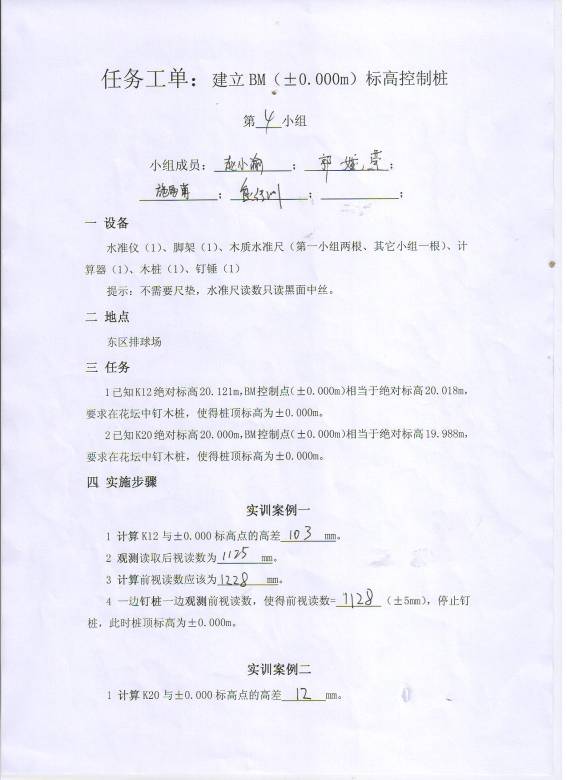

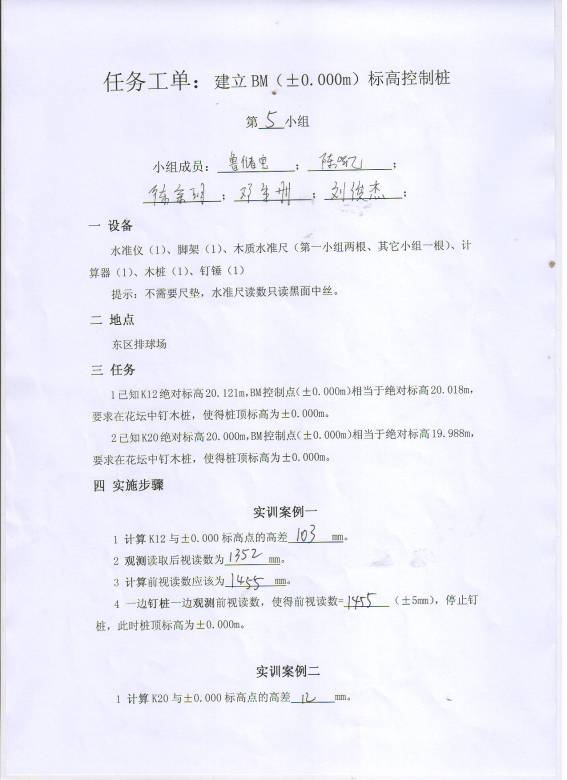

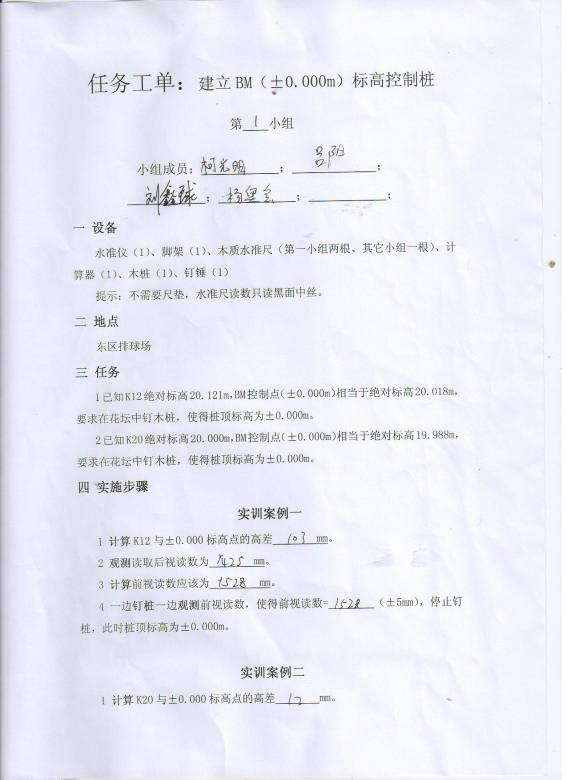

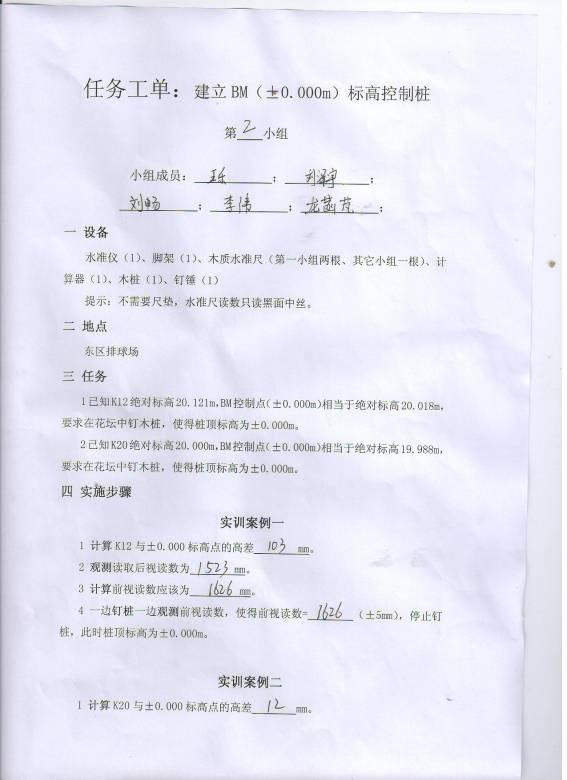

任务工单：建立BM（±0.000m）标高控制桩
第 小组
小组成员： ； ；
； ； ；
一 设备
水准仪（1）、脚架（1）、木质水准尺（第一小组两根、其它小组一根）、计算器（1）、木桩（1）、钉锤（1）
提示：不需要尺垫，水准尺读数只读黑面中丝。
二 地点
东区排球场
三 任务
1已知K12绝对标高20.121m，BM控制点（±0.000m）相当于绝对标高20.018m，要求在花坛中钉木桩，使得桩顶标高为±0.000m。
2已知K20绝对标高20.000m，BM控制点（±0.000m）相当于绝对标高19.988m，要求在花坛中钉木桩，使得桩顶标高为±0.000m。
四 实施步骤
实训案例一

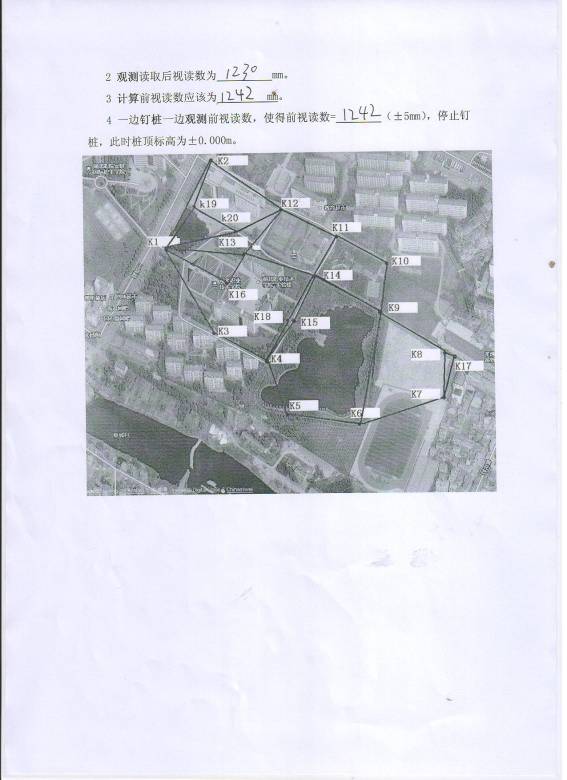

1 计算K12与±0.000标高点的高差 mm。

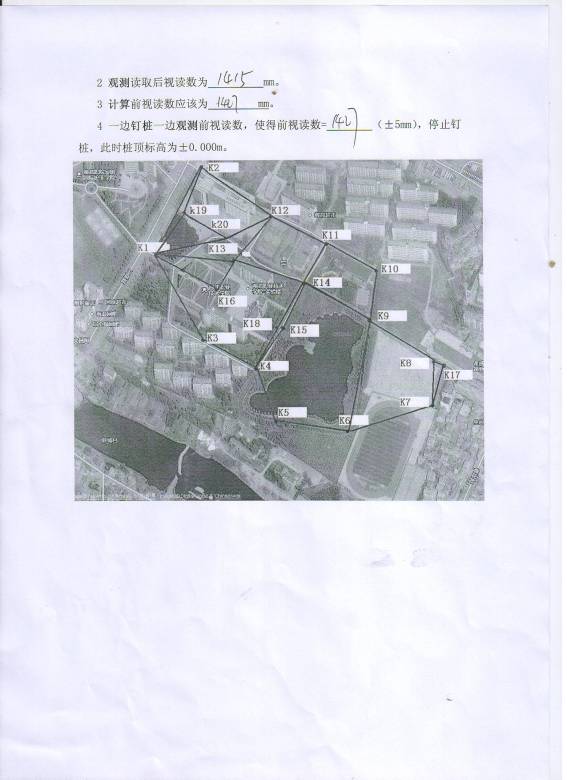

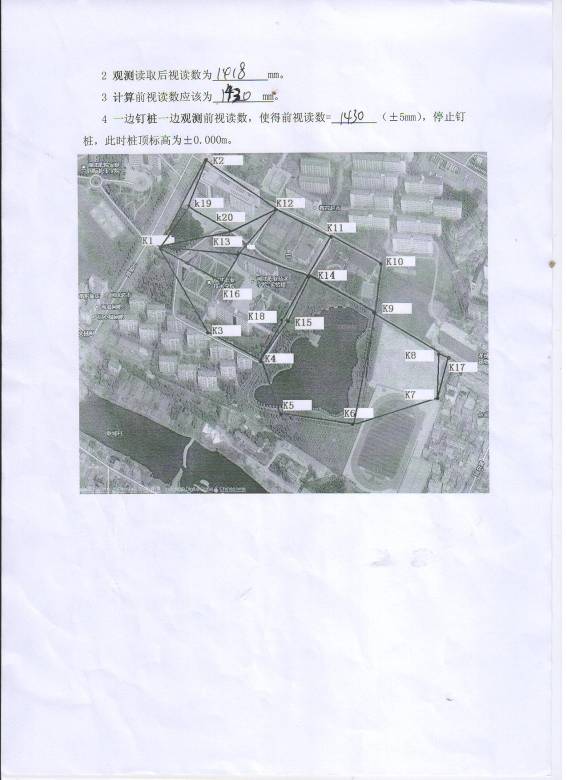

2 观测读取后视读数为 mm。
3 计算前视读数应该为 mm。
4 一边钉桩一边观测前视读数，使得前视读数= （±5mm），停止钉桩，此时桩顶标高为±0.000m。
实训案例二

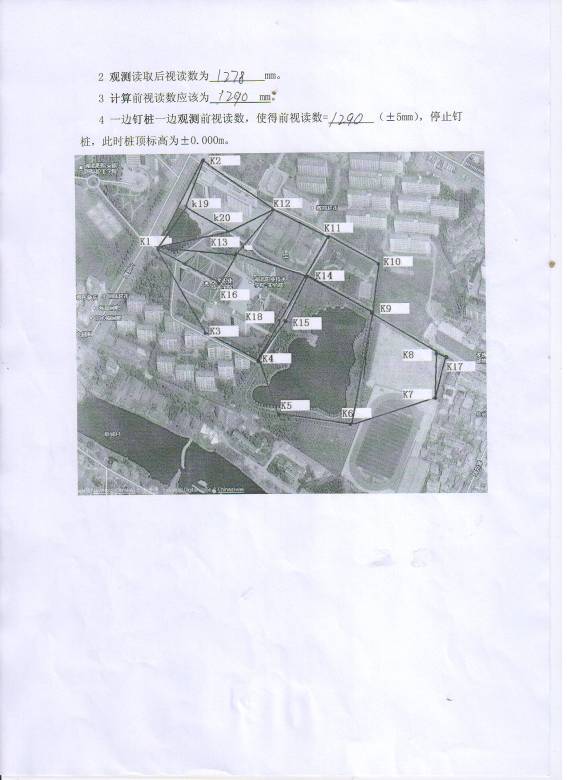

1 计算K20与±0.000标高点的高差 mm。
2 观测读取后视读数为 mm。
3 计算前视读数应该为 mm。
4 一边钉桩一边观测前视读数，使得前视读数= （±5mm），停止钉桩，此时桩顶标高为±0.000m。
学 生 考 核
组号 |
学号 |
姓名 |
考 评 项 目 |
总分 |
学习纪律 10分 |
工单考评 50分 |
自我评价 10分 |
组长评价 20分 |
教师评价 10分 |
一 |
11 |
柯光明 |
8 |
36 |
8 |
16 |
7 |
75 |
1 |
杨奥会 |
9 |
41 |
9 |
18 |
8 |
84 |
10 |
吕阳 |
9 |
43 |
9 |
18 |
9 |
88 |
4 |
刘鑫球 |
10 |
47 |
10 |
20 |
9 |
95 |
二 |
5 |
王乐 |
10 |
47 |
10 |
20 |
9 |
97 |
3 |
刘泽宇 |
9 |
41 |
9 |
18 |
8 |
85 |
12 |
龙菡芃 |
9 |
41 |
9 |
18 |
8 |
85 |
15 |
刘畅 |
10 |
46 |
10 |
19 |
9 |
93 |
14 |
李伟 |
9 |
44 |
9 |
19 |
9 |
91 |
三 |
21 |
杨晨 |
10 |
47 |
10 |
20 |
9 |
96 |
9 |
冯翰林 |
8 |
37 |
8 |
16 |
7 |
76 |
7 |
吴聪聪 |
10 |
45 |
9 |
19 |
9 |
92 |
20 |
陈黎 |
10 |
45 |
9 |
19 |
9 |
93 |
四 |
8 |
熊传洲 |
10 |
50 |
10 |
20 |
10 |
100 |
6 |
赵小渝 |
9 |
40 |
8 |
17 |
8 |
82 |
13 |
施雨萌 |
9 |
41 |
9 |
18 |
8 |
85 |
16 |
郭婉莹 |
10 |
46 |
10 |
20 |
9 |
94 |
五 |
18 |
陈余玥 |
10 |
50 |
10 |
20 |
10 |
100 |
22 |
陈凯 |
10 |
50 |
10 |
20 |
10 |
100 |
19 |
邓生册 |
7 |
32 |
7 |
14 |
6 |
66 |
2 |
刘俊杰 |
10 |
47 |
10 |
20 |
9 |
97 |
17 |
鲁储宝 |
10 |
50 |
10 |
20 |
10 |
100 |
《基坑开挖深度控制测量》项目实施方案
课程：建筑工程测量 |
任课老师：付仁俊 |
一、项目名称 ：基坑开挖深度控制测量 二、实施时间：3月24日（周四）第3-4节课 三、实施地点：综合楼地下通道 四、实施班级：1507201 五、教学内容：学生能熟练操作水准仪、能正确进行水准尺读数、能正确计算警示桩标高、能依照基底设计标高和已知控制点放样出警示桩的位置。 六、教学组织：班级共22人，分为5个教学小组（每4-5人一组），实行组长负责制，组长负责仪器的借还、任务的安排及实施，组长要保证小组每个成员能完成工作任务。 七、实施步骤： 1.讲解基坑开挖深度测量原理和任务操作流程； 2.发任务工单，布置工作任务； 3.组织学生完成工作任务； 4.检查学生任务完成情况； 5.对学生进行考核。 八、考核方式：按照任务工单，对学生的劳动纪律、工单完成情况、学生实操结果等进行自我评估、组长评估、老师评估三个方面综合考核。
|

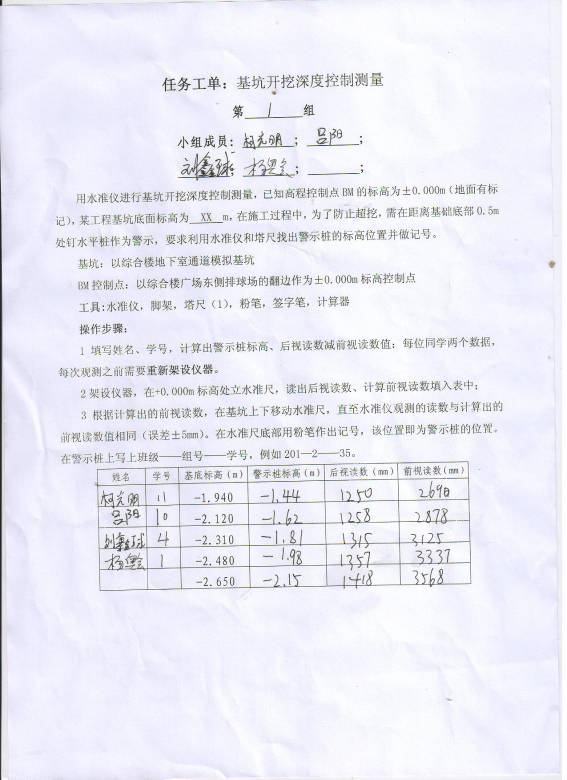

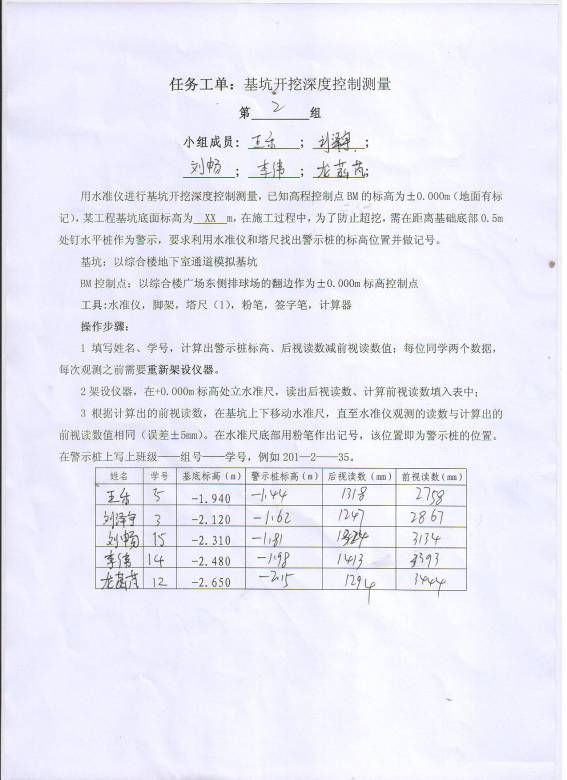

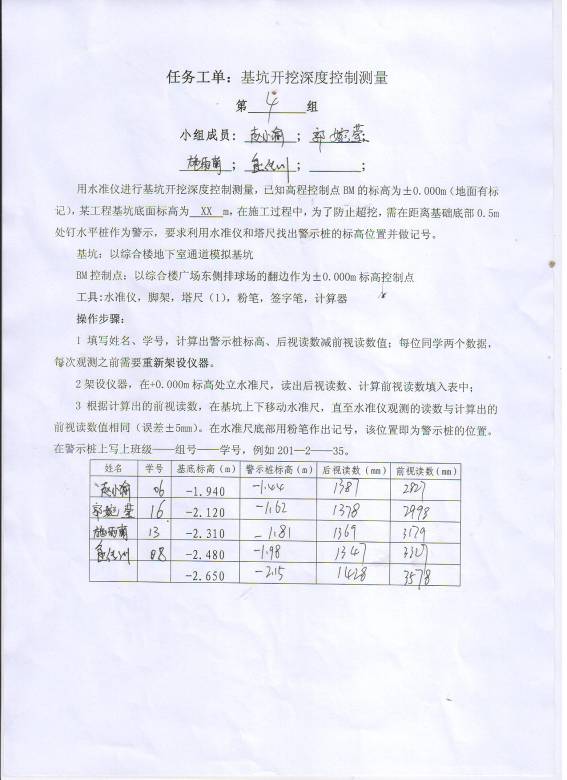

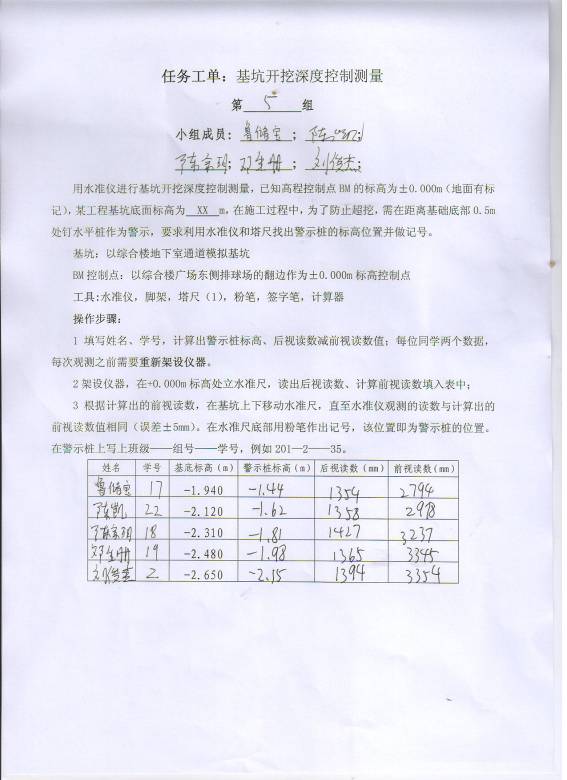

任务工单：基坑开挖深度控制测量
第 组
小组成员： ； ；
； ； ；
用水准仪进行基坑开挖深度控制测量，已知高程控制点BM的标高为±0.000m（地面有标记），某工程基坑底面标高为 XX m，在施工过程中，为了防止超挖，需在距离基础底部0.5m处钉水平桩作为警示，要求利用水准仪和塔尺找出警示桩的标高位置并做记号。
基坑：以综合楼地下室通道模拟基坑
BM控制点：以综合楼广场东侧排球场的翻边作为±0.000m标高控制点
工具:水准仪，脚架，塔尺（1），粉笔，签字笔，计算器
操作步骤：
1填写姓名、学号，计算出警示桩标高、后视读数减前视读数值；每位同学两个数据，每次观测之前需要重新架设仪器。
2架设仪器，在+0.000m标高处立水准尺，读出后视读数、计算前视读数填入表中；
3根据计算出的前视读数，在基坑上下移动水准尺，直至水准仪观测的读数与计算出的前视读数值相同（误差±5mm）。在水准尺底部用粉笔作出记号，该位置即为警示桩的位置。在警示桩上写上班级——组号——学号，例如201—2——35。
姓名 |
学号 |
基底标高（m） |
警示桩标高（m） |
后视读数（mm） |
前视读数（mm） |
|
|
-1.940 |
|
|
|
|
|
-2.120 |
|
|
|
|
|
-2.310 |
|
|
|
|
|
-2.480 |
|
|
|
|
|
-2.650 |
|
|
|
学 生 考 核
组号 |
学号 |
姓名 |
考 评 项 目 |
总分 |
学习纪律 10分 |
工单考评 50分 |
自我评价 10分 |
组长评价 20分 |
教师评价 10分 |
一 |
11 |
柯光明 |
10 |
45 |
9 |
19 |
9 |
92 |
1 |
杨奥会 |
10 |
45 |
9 |
19 |
9 |
93 |
10 |
吕阳 |
10 |
50 |
10 |
20 |
10 |
100 |
4 |
刘鑫球 |
9 |
40 |
8 |
17 |
8 |
82 |
二 |
5 |
王乐 |
9 |
41 |
9 |
18 |
8 |
85 |
3 |
刘泽宇 |
10 |
46 |
10 |
20 |
9 |
94 |
12 |
龙菡芃 |
10 |
50 |
10 |
20 |
10 |
100 |
15 |
刘畅 |
10 |
50 |
10 |
20 |
10 |
100 |
14 |
李伟 |
7 |
32 |
7 |
14 |
6 |
66 |
三 |
21 |
杨晨 |
10 |
47 |
10 |
20 |
9 |
97 |
9 |
冯翰林 |
10 |
50 |
10 |
20 |
10 |
100 |
7 |
吴聪聪 |
10 |
45 |
9 |
19 |
9 |
93 |
20 |
陈黎 |
10 |
50 |
10 |
20 |
10 |
100 |
四 |
8 |
熊传洲 |
9 |
40 |
8 |
17 |
8 |
82 |
6 |
赵小渝 |
9 |
41 |
9 |
18 |
8 |
85 |
13 |
施雨萌 |
10 |
46 |
10 |
20 |
9 |
94 |
16 |
郭婉莹 |
10 |
50 |
10 |
20 |
10 |
100 |
五 |
18 |
陈余玥 |
10 |
50 |
10 |
20 |
10 |
100 |
22 |
陈凯 |
7 |
32 |
7 |
14 |
6 |
66 |
19 |
邓生册 |
10 |
47 |
10 |
20 |
9 |
97 |
2 |
刘俊杰 |
10 |
50 |
10 |
20 |
10 |
100 |
17 |
鲁储宝 |
10 |
46 |
10 |
20 |
9 |
94 |
《全站仪放样建筑物角桩》项目实施方案
课程：建筑工程测量 |
任课老师：付仁俊 |
一、项目名称 ：全站仪放样建筑物角桩 二、实施时间：5月26日（周四）第3-4节课 三、实施地点：测量控制点 四、实施班级：1507201 五、教学内容：学生能熟练操作全站仪，利用极坐标放样的方法放样并标记出建筑物角桩的位置。 六、教学组织：班级共22人，分为5个教学小组（每4-5人一组），实行组长负责制，组长负责仪器的借还、任务的安排及实施，组长要保证小组每个成员能完成工作任务。 七、实施步骤： 1.讲解全站仪放样桩位的操作流程； 2.发任务工单，布置工作任务； 3.组织学生完成工作任务； 4.检查学生任务完成情况； 5.对学生进行考核。 八、考核方式：按照任务工单，对学生的劳动纪律、工单完成情况、学生实操结果等进行自我评估、组长评估、老师评估三个方面综合考核。
|

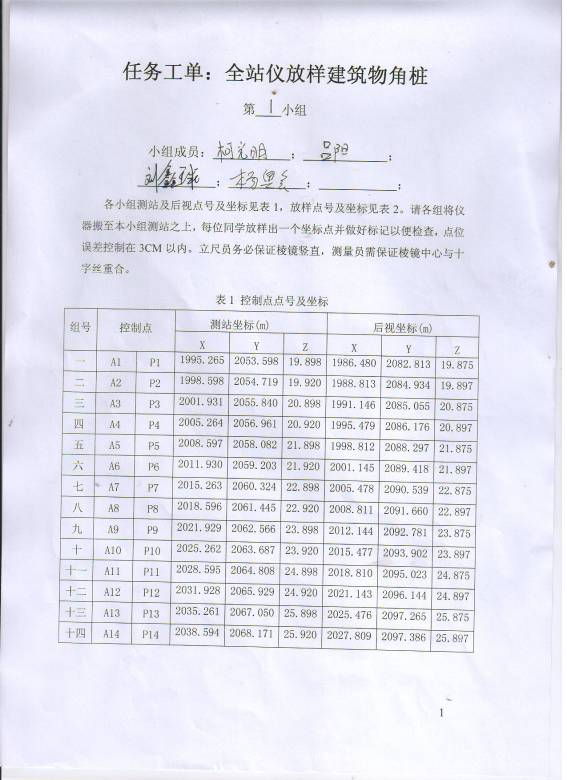

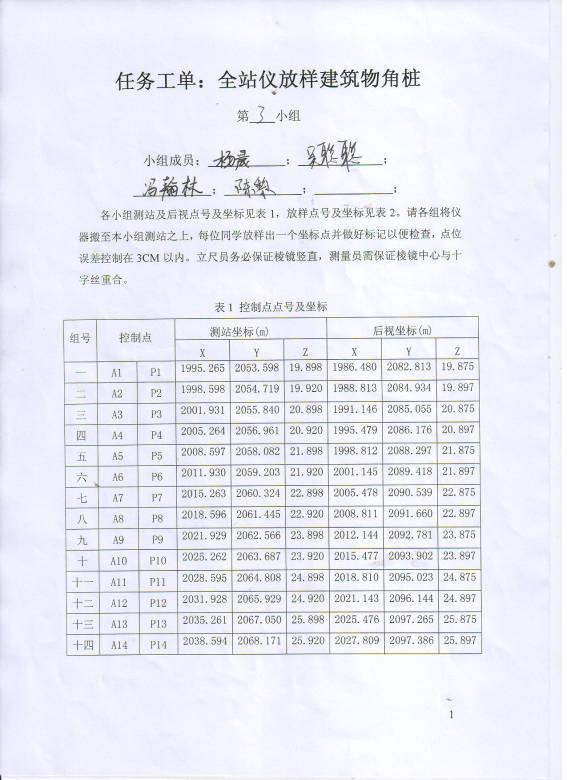

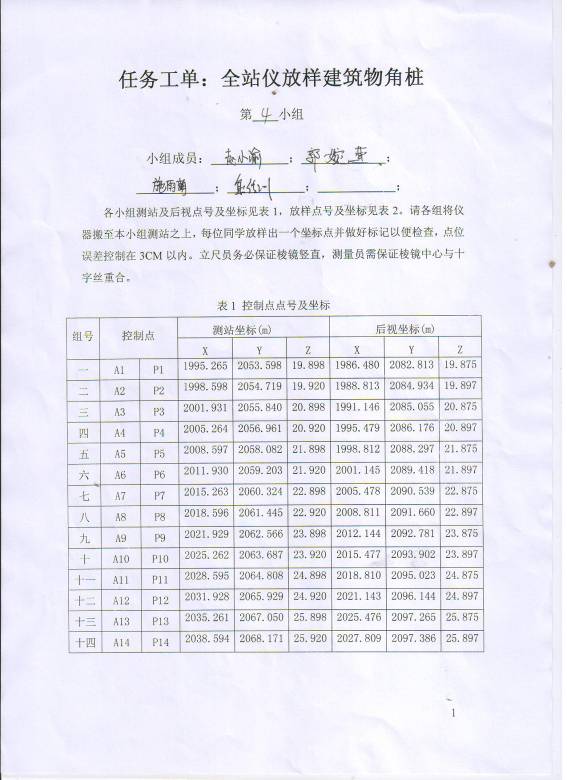

任务工单：全站仪放样建筑物角桩
第 小组
小组成员： ； ；
； ； ；

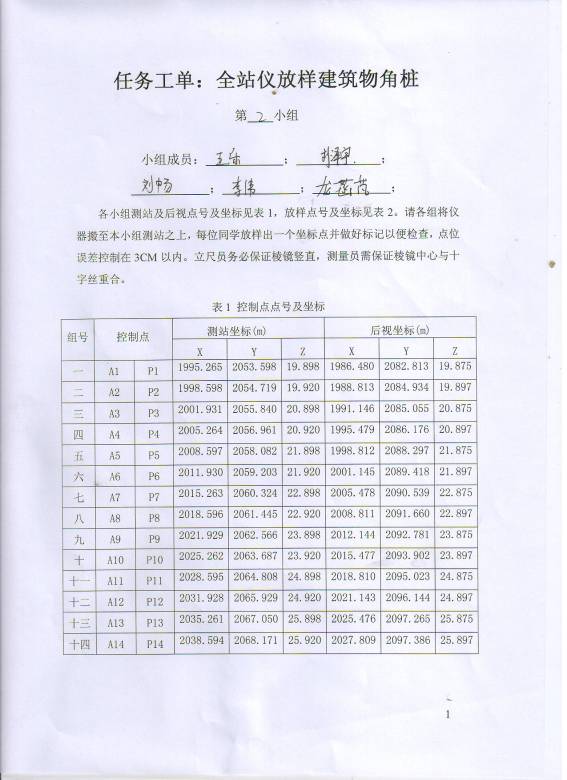

各小组测站及后视点号及坐标见表1，放样点号及坐标见表2。请各组将仪器搬至本小组测站之上，每位同学放样出一个坐标点并做好标记以便检查，点位误差控制在3CM以内。立尺员务必保证棱镜竖直，测量员需保证棱镜中心与十字丝重合。
表1 控制点点号及坐标
组号 |
控制点 |
测站坐标(m) |
后视坐标(m) |
X |
Y |
Z |
X |
Y |
Z |
一 |
A1 |
P1 |
1995.265 |
2053.598 |
19.898 |
1986.480 |
2082.813 |
19.875 |
二 |
A2 |
P2 |
1998.598 |
2054.719 |
19.920 |
1988.813 |
2084.934 |
19.897 |
三 |
A3 |
P3 |
2001.931 |
2055.840 |
20.898 |
1991.146 |
2085.055 |
20.875 |
四 |
A4 |
P4 |
2005.264 |
2056.961 |
20.920 |
1995.479 |
2086.176 |
20.897 |
五 |
A5 |
P5 |
2008.597 |
2058.082 |
21.898 |
1998.812 |
2088.297 |
21.875 |
六 |
A6 |
P6 |
2011.930 |
2059.203 |
21.920 |
2001.145 |
2089.418 |
21.897 |
七 |
A7 |
P7 |
2015.263 |
2060.324 |
22.898 |
2005.478 |
2090.539 |
22.875 |
八 |
A8 |
P8 |
2018.596 |
2061.445 |
22.920 |
2008.811 |
2091.660 |
22.897 |
九 |
A9 |
P9 |
2021.929 |
2062.566 |
23.898 |
2012.144 |
2092.781 |
23.875 |
十 |
A10 |
P10 |
2025.262 |
2063.687 |
23.920 |
2015.477 |
2093.902 |
23.897 |
十一 |
A11 |
P11 |
2028.595 |
2064.808 |
24.898 |
2018.810 |
2095.023 |
24.875 |
十二 |
A12 |
P12 |
2031.928 |
2065.929 |
24.920 |
2021.143 |
2096.144 |
24.897 |
十三 |
A13 |
P13 |
2035.261 |
2067.050 |
25.898 |
2025.476 |
2097.265 |
25.875 |
十四 |
A14 |
P14 |
2038.594 |
2068.171 |
25.920 |
2027.809 |
2097.386 |
25.897 |

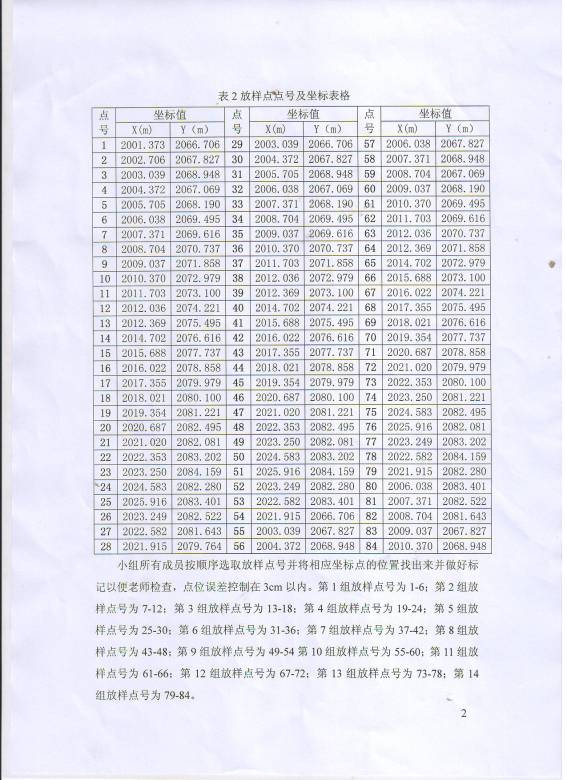

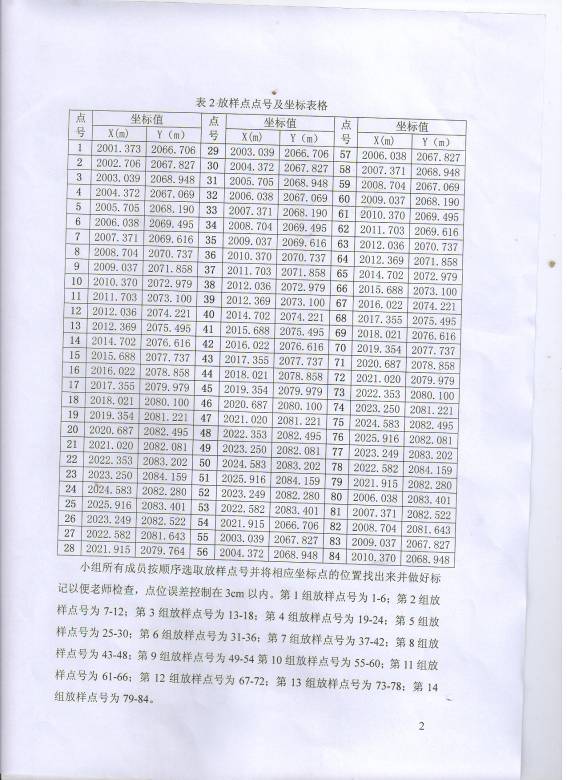

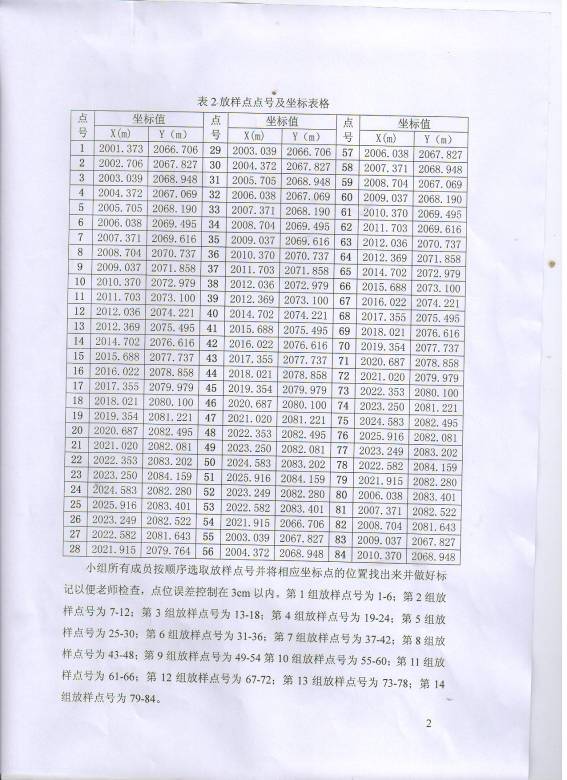

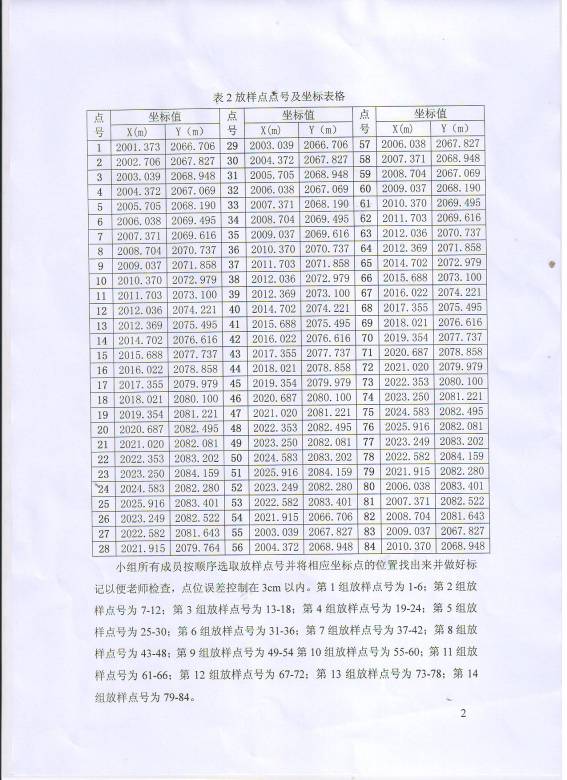

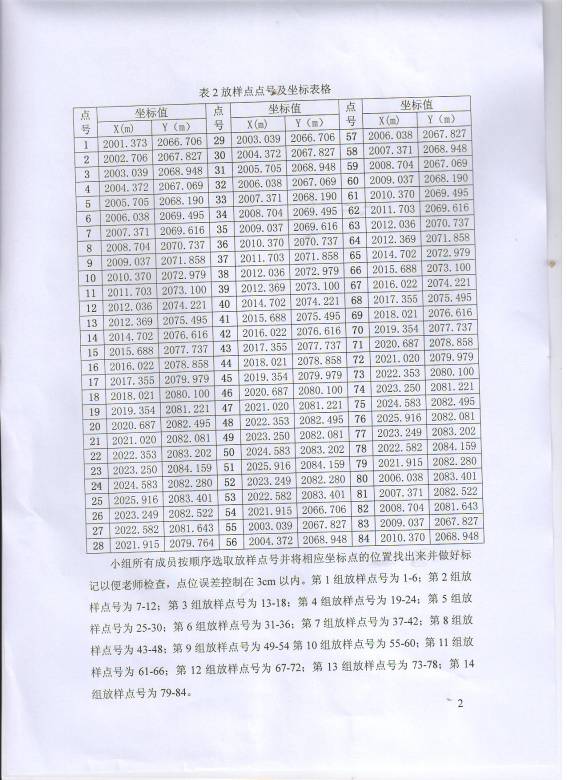

表2放样点点号及坐标表格
